Базовая антенна Track TR-100V
Артикул:
2815
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Базовые (стационарные) антенны используются для организации диспетчерской точки радиосвязи с целью увеличения дальности радиосвязи или создания центрального узла связи для автомобильных и портативных абонентских радиостанций.
Инструкция по установке
• Используя резьбовые соединения, закрепите противовесы на основании корпуса антенны и тщательно затяните.
• На радиочастотный кабель оденьте короткую защитную трубу.
• Подключите радиочастотный кабель к разъёму антенны.
• Тщательно загерметизируйте соединение разъёма.
• Наденьте короткую защитную трубу на основание корпуса антенны и зафиксируйте её при помощи крепёжного винта.
• С помощью U-образных креплений, зафиксируйте антенну на мачте (мачта в комплект поставки не входит).
• По окончании сборки, с помощи гаечного ключа и отвёртки, затяните все резьбовые соединения.
Инструкция по установке
• Используя резьбовые соединения, закрепите противовесы на основании корпуса антенны и тщательно затяните.
• На радиочастотный кабель оденьте короткую защитную трубу.
• Подключите радиочастотный кабель к разъёму антенны.
• Тщательно загерметизируйте соединение разъёма.
• Наденьте короткую защитную трубу на основание корпуса антенны и зафиксируйте её при помощи крепёжного винта.
• С помощью U-образных креплений, зафиксируйте антенну на мачте (мачта в комплект поставки не входит).
• По окончании сборки, с помощи гаечного ключа и отвёртки, затяните все резьбовые соединения.
Основные характеристики
|
Диапазон частот
|
136-174 МГц |
|
Тип
|
Антенна базовая |
|
Высота антенны, мм
|
1200 |
|
Пиковая мощность
|
150 Вт |
|
Тип крепления
|
Врезная |
|
Кабель/разъем
|
UHF-гнездо (PL-259) |

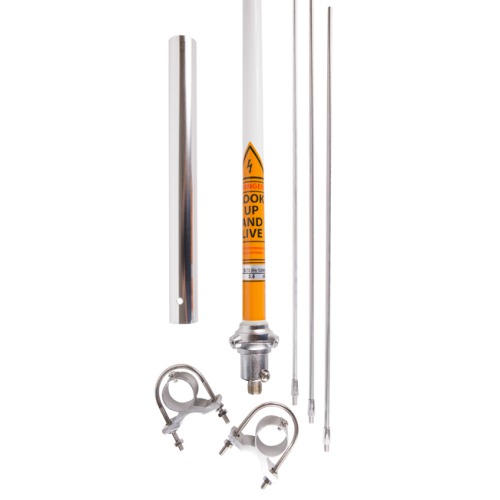

Комплектация
Антенна
Защитная труба
Противовесы (3 шт)
U-образное крепление (2 шт) для установки на мачту диаметром 30-70 мм
Защитная труба
Противовесы (3 шт)
U-образное крепление (2 шт) для установки на мачту диаметром 30-70 мм
Технические характеристики
Диапазон рабочих частот: 136-174 МГц
Тип диапазона частот: VHF
Излучающий элемент: 5/8
Максимальная мощность: 150 Вт
Поляризация: вертикальная
Тип антенны: коллинеар
Направленность: круговая
Усиление: 3.5 дБи
КСВ на резонансной частоте: не более 1,5:1
Реактивное сопротивление (импеданс): 50 Ом
Максимальная ветровая нагрузка: 160 км/ч
Рабочий диапазон температур: -45°С ~ +80°С
Материал корпуса: фибергласс
Разъем: UHF-гнездо (PL-259)
Длина: 1.2 м
Вес: 0.8 кг
Тип диапазона частот: VHF
Излучающий элемент: 5/8
Максимальная мощность: 150 Вт
Поляризация: вертикальная
Тип антенны: коллинеар
Направленность: круговая
Усиление: 3.5 дБи
КСВ на резонансной частоте: не более 1,5:1
Реактивное сопротивление (импеданс): 50 Ом
Максимальная ветровая нагрузка: 160 км/ч
Рабочий диапазон температур: -45°С ~ +80°С
Материал корпуса: фибергласс
Разъем: UHF-гнездо (PL-259)
Длина: 1.2 м
Вес: 0.8 кг
