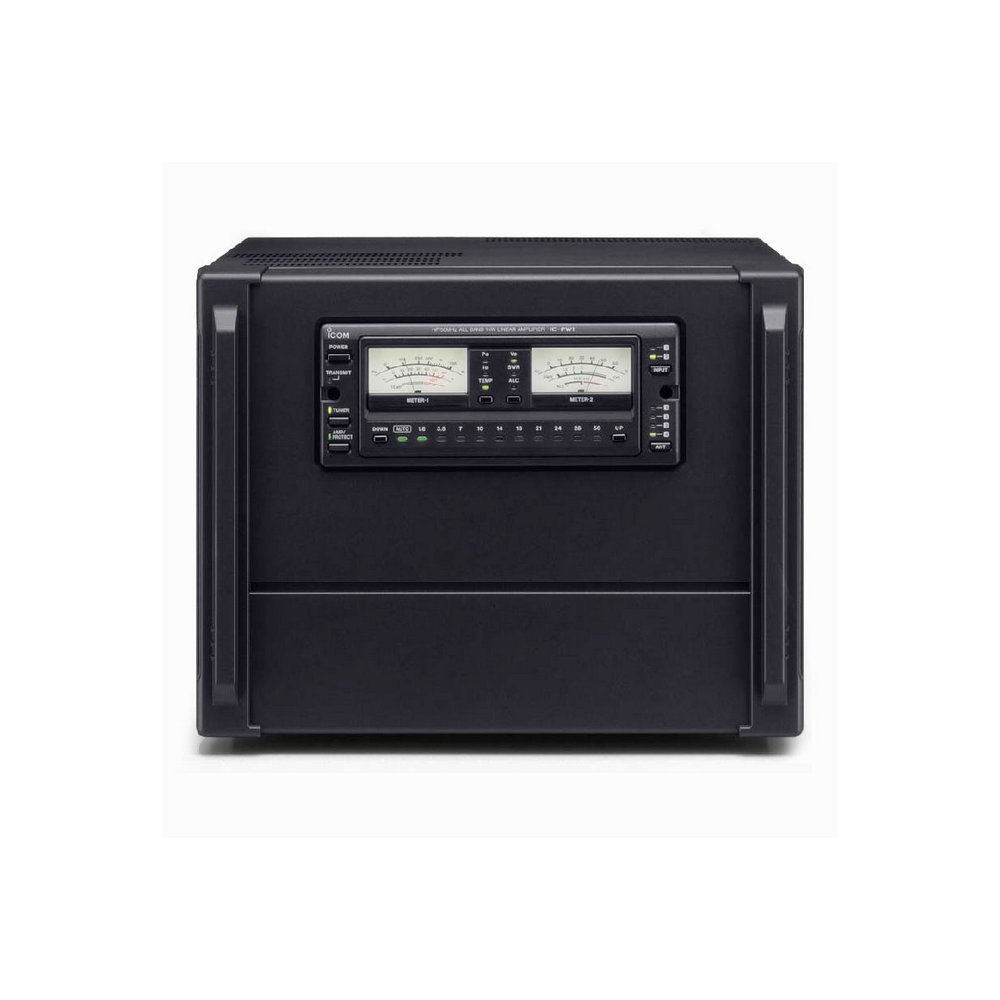

Широкополосный КВ усилитель мощности трансивера Icom IC-PW1
Артикул:
0690
По запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Icom IC-PW1 — широкополосный КВ усилитель мощности трансивера с отделяемой панелью управления, встроенным антенным тюнером и блоком питания.
Усилитель снят с производства в 2018 году. Есть в наличии.
КВ усилитель IC-PW1 спроектирован на базе полевых транзисторов MRF150, что позволяет достичь мощности трансивера 1000 Вт на всех любительских диапазонах ( от 160 до 6 метров) и длительное время работать в режиме непрерывной несущей при полной выходной мощности..
Усилитель Icom IC-PW1 состоит из модуля усилителя мощности, антенного тюнера с переключателем для четырех антенн, импульсного блока питания 45 В/40 А и отделяемой управления.
Усилитель работает в частотном диапазоне 1,8…54 MGz, разбитом на 10 поддиапазонов. Полная мощность на выходе – 1 kW.
Особенности КВ усилителя мощности Icom IC-PW1:
- Широкодиапазонный линейный усилитель - 1 kW output*
- Полный диапазон HF частот плюс 50 МГц . IC-PW1 обеспечивает устойчивое, чистое и без искажений усиление до 1 kW от 1.8 МГц до 50 МГц*. Устойчиво работает в полном цикле в течении длительного времени (даже в течении большого количества RTTY или SSTV связей) и имеет возможность работы без длительных перерывов. Идеально подходит для DX и Contest связей. *Гарантировано только в любительских диапазонах
- IC-PW1 имеет возможность настраиваться практически под любой трансивер.
- Внутренняя схема ALC имеет возможность настраиваться под широкий диапазон. Это позволяет использовать IC-PW1 практически с любым HF трансивером - Не только производства ICOM*! *Проконсультируйтесь у нашего специалиста.
- Компактный размер.
- Размеры, включая усилитель, блок питания, тюнер и панель управления, не превышают 350 (W) x 269 (H) x 378 (D) мм и вес не более 25 кг. И также съемная панель управления Icom IC-PW1 может быть установлена где угодно отдельно от усилителя для более удобного использования.
- Встроенный автоматический антенный тюнер
- Авто вольтаж 180-264В или 90-132В
- Индикация мощности, напряжения, температуры, SWR, режимов защиты
- Коммутация антенн с подключенными трансиверами (только для трансиверов ICOM), даже когда питание IC-PW1 выключено.
Усилитель снят с производства в 2018 году. Есть в наличии.
КВ усилитель IC-PW1 спроектирован на базе полевых транзисторов MRF150, что позволяет достичь мощности трансивера 1000 Вт на всех любительских диапазонах ( от 160 до 6 метров) и длительное время работать в режиме непрерывной несущей при полной выходной мощности..
Усилитель Icom IC-PW1 состоит из модуля усилителя мощности, антенного тюнера с переключателем для четырех антенн, импульсного блока питания 45 В/40 А и отделяемой управления.
Усилитель работает в частотном диапазоне 1,8…54 MGz, разбитом на 10 поддиапазонов. Полная мощность на выходе – 1 kW.
Особенности КВ усилителя мощности Icom IC-PW1:
- Широкодиапазонный линейный усилитель - 1 kW output*
- Полный диапазон HF частот плюс 50 МГц . IC-PW1 обеспечивает устойчивое, чистое и без искажений усиление до 1 kW от 1.8 МГц до 50 МГц*. Устойчиво работает в полном цикле в течении длительного времени (даже в течении большого количества RTTY или SSTV связей) и имеет возможность работы без длительных перерывов. Идеально подходит для DX и Contest связей. *Гарантировано только в любительских диапазонах
- IC-PW1 имеет возможность настраиваться практически под любой трансивер.
- Внутренняя схема ALC имеет возможность настраиваться под широкий диапазон. Это позволяет использовать IC-PW1 практически с любым HF трансивером - Не только производства ICOM*! *Проконсультируйтесь у нашего специалиста.
- Компактный размер.
- Размеры, включая усилитель, блок питания, тюнер и панель управления, не превышают 350 (W) x 269 (H) x 378 (D) мм и вес не более 25 кг. И также съемная панель управления Icom IC-PW1 может быть установлена где угодно отдельно от усилителя для более удобного использования.
- Встроенный автоматический антенный тюнер
- Авто вольтаж 180-264В или 90-132В
- Индикация мощности, напряжения, температуры, SWR, режимов защиты
- Коммутация антенн с подключенными трансиверами (только для трансиверов ICOM), даже когда питание IC-PW1 выключено.
Основные характеристики
|
Диапазон частот
|
1,8-50 МГц |
|
Диапазон рабочих температур
|
от -10°С до +40°С |
|
Габаритные размеры
|
269х350х378 мм |
|
Вес в сборе, г
|
25000 |
|
Страна-производитель
|
Япония |
Комплектация
Усилитель мощности трансивера;
Выносная панель;
Инструкция по эксплуатации на русском языке;
Упаковка.
Выносная панель;
Инструкция по эксплуатации на русском языке;
Упаковка.
Технические характеристики
Частотное покрытие (МГц):
1.800 - 1.999: 3.500 - 3.999
7.000 - 7.300: 10.100 - 10.150
14.000 - 14.350: 18.068 - 18.168
21.000 - 21.450: 24.890 - 24.990
28.000 - 29.700: 50.000 - 54.000
Требуемое питание: 180 - 264 Вольт переменного тока или 90 - 132 Вольт переменного тока (однофазный, частотой 50/60 Гц)
Потребляемая мощность:
менее 15 А (максимальная выходная мощность при 200 Вольтах)
менее 20 А (максимальная выходная мощность при 100 Вольтах)
Рабочий диапазон температур: от -10 С да +40 С
Рабочий цикл: полный
Интерфейс ввода: Два разъема SO-239 (50 Ом)
Интерфейс вывода: Четыре разъема SO-239(50 Ом)
Входное напряжение переменного тока: 180 - 264 Вольт переменного тока, 90 - 132 Вольт переменного тока
Телеграф, радиотелетайп: 1 Квт., 500 Ватт
SSB: 1 Квт. ППК, 500 Ватт ППК
Подводимая мощность: максимум 100 Ватт
Побочные излучения: менее - 60 дБ (на диапазонах ВЧ), менее - 70 дБ ( 50 МГц)
Антенный тюнер
Пределы согласования на выходе (при включенном переключателе тюнера): 16.7 - 150 Ом (на диапазонах ВЧ); 20.0 - 125 Ом (50 МГц)
Точность автоматической настройки: КСВ 1.5 : 1 или менее
Минимальная требуемая мощность на входе: 60 Ватт
Вносимые потери: менее чем 1 дБ (после настройки)
